Характеристики
Описание

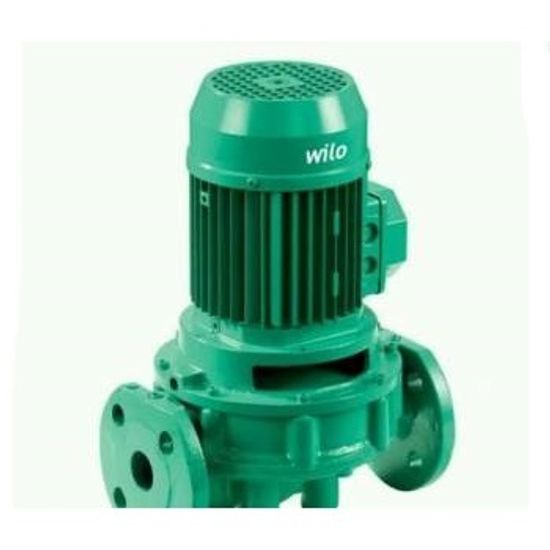

Одноступенчатый центробежный насос с сухим ротором компактного линейного типа с присоединенным фланцами мотором трехфазного тока и неразъемным валом или унифицированным мотором (исполнение N), присоединенным с помощью промежуточного корпуса и муфты. Серия IPL предназначена для установки в трубах или на фундаменте. Консоли доступны в качестве дополнительных принадлежностей. С не зависящим от направления вращения скользящим торцевым уплотнением в кожухе с принудительным охлаждением и снижающим кавитацию синтетическим рабочим колесом.
Фланцы с соединениями для измерения давления R 1/8. На корпус насоса и соединительную скобу нанесено катафорезное покрытие. Серийные моторы с более высоким коэффициентом полезного действия; начиная с номинальной мощности 0,75 кВт, моторы выполнены по технологии IE2.
ПРИМЕНЕНИЕ:
Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси и охлаждающей / холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения
ОБОЗНАЧЕНИЕ:
| Пример | IPL 40/160-4/2 |
| IPL | Линейный насос |
| 40 | Номинальный диаметр DN подсоединения к трубопроводу |
| 160 | Номинальный диаметр рабочего колеса |
| 4 | Номинальная мощность мотора P2 в кВт |
| 2 | Число полюсов |
ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА ПРОДУКЦИИ:
- Серийно моторы с более высоким коэффициентом полезного действия; начиная с номинальной мощности 0,75 кВт, моторы класса эффективности IE2
- Высокая степень защиты от коррозии благодаря катафорезному покрытию.
- Серийно - отверстия для удаления конденсата в корпусе мотора и соединительных элементах (в зависимости от серии)
- Серийное исполнение: мотор с неразъемным валом
- Исполнение N: стандартный мотор B5 или V1 (соединение с валом насоса через муфту) с валом из нержавеющей стали
- Скользящее торцевое уплотнение, принудительно омываемое и независимое от направления вращения.
- Удобный монтаж благодаря ножкам с резьбовыми отверстиями в корпусе насоса
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Допустимый диапазон температур от -20° C до +120° C
- Подключение к сети 3~400 В, 50 Гц (другие по запросу)
- Класс защиты IP 55
- Номинальный диаметр от Rp 1 до DN 100
- Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)
ОПИСАНИЕ/КОНСТРУКЦИЯ:
Одноступенчатый низконапорный центробежный насос в исполнении Inline со следующими элементами:
- Скользящее торцевое уплотнение
- Фланцевое соединение с патрубком для замера давления R 1/8
- мотор с неразъемным валом
МАТЕРИАЛЫ:
- Корпус насоса и соединительный элемент: EN-GJL-250
- Рабочее колесо: PPO-усиленное стекловолокном/EN-GJL-200 (в зависимости от типа насоса)
- Вал: 1.4021
- Скользящее торцевое уплотнение: AQEGG; другие скользящие торцевые уплотнения по запросу
ОБЪЕМ ПОСТАВКИ:
- Насос
- Инструкция по монтажу и эксплуатации
ОПЦИИ:
- Вариант H4 с фланцами PN6/10 (за отдельную плату)
- Вариант H5 с корпусом PN16 (за отдельную плату)
- Моторы класса эффективности IE3, другие напряжения и частоты, а также допуск ATEX – по запросу
ПРИНАДЛЕЖНОСТИ:
- Консоли для монтажа на фундаменте
- Термодатчик, устройство отключения терморезистора с положительным температурным коэффициентом
- Моторы специального исполнения
- Скользящие торцевые уплотнения специального исполнения
- Системы регулирования CC-HVAC, VR-HVAC и приборы управления
ОБЩИЕ УКАЗАНИЯ – ДИРЕКТИВЫ ERP (ЭКОЛОГИЧЕСКИЙ ДИЗАЙН)
- Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.
- КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.
- При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.
- Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
