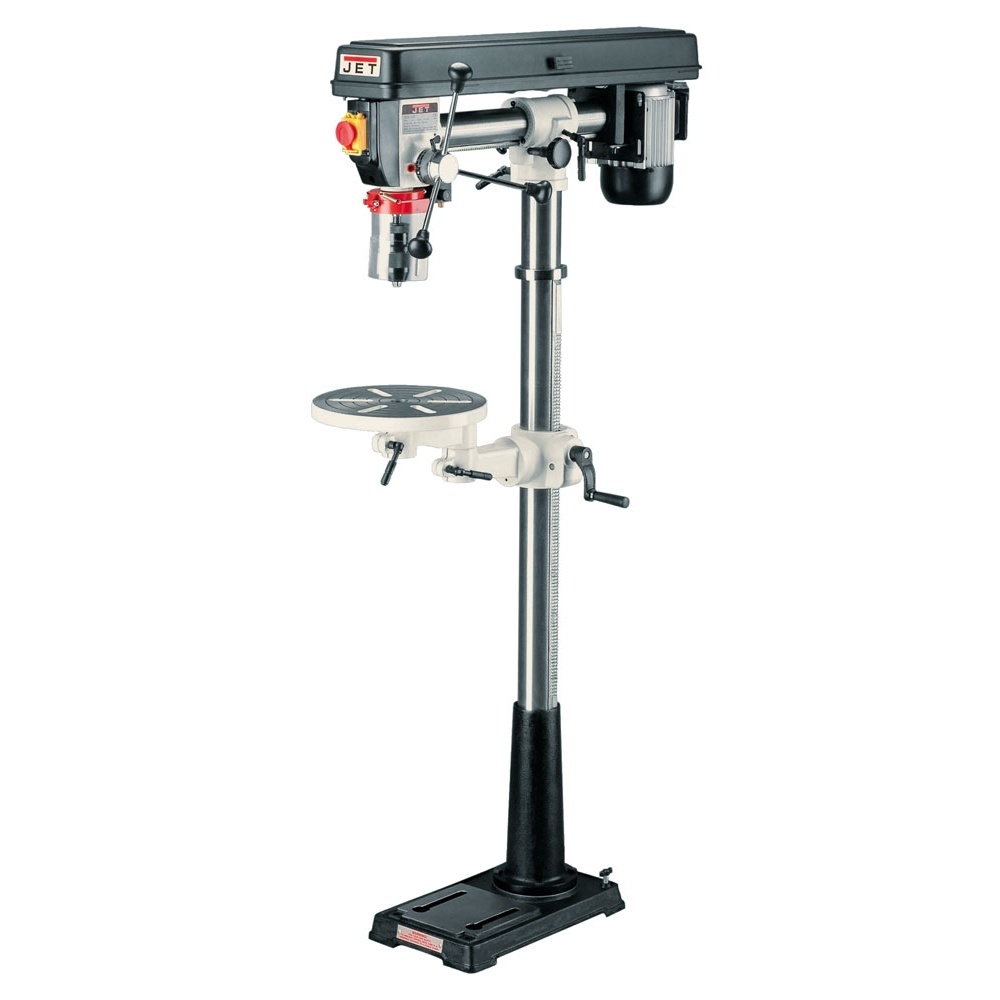

Крупный радиально-сверлильный станок Jet JDR-34F для напольной установки. Модель предназначена для эксплуатации в ремонтных мастерских с небольшими объёмами работ по сверлению и для использования в гараже или на даче в любительских целях. Конструкция сверлильной части позволяет менять вылет (расстояние до колонны) и наклон. Рабочий стол тоже не совсем обычный: он круглый и поворотный. Стандартные регулировки по высоте и по углу тоже предусмотрены. Такой набор возможностей по настройке позволяет устанавливать самые разные по форме и габаритам детали, а также точно сверлить отверстия в ряд или по окружности.
Шпиндель станка имеет конус посадки МК-2, в него можно установить оправку патрона (штатно поставляется быстрозажимной), цанговый зажим или сверла с коническим хвостовиком. Для ограничения подачи пиноли при сверлении на заданную глубину используется поворотная муфта с разметкой в миллиметрах. Скорости вращения переключают сменой положения ремня на ступенчатых шкивах. Среди прочего оборудования предусмотрен лазерный указатель, особенно полезный, когда центр сверления трудно угадать из-за крупного размера оснастки без выраженного острия. В комплекте прилагаются станочные тиски с набором для крепежа к столу или основанию.
Особенности модели:
- Регулируемый ограничитель глубины сверления
- Контроль глубины сверления по лимбу

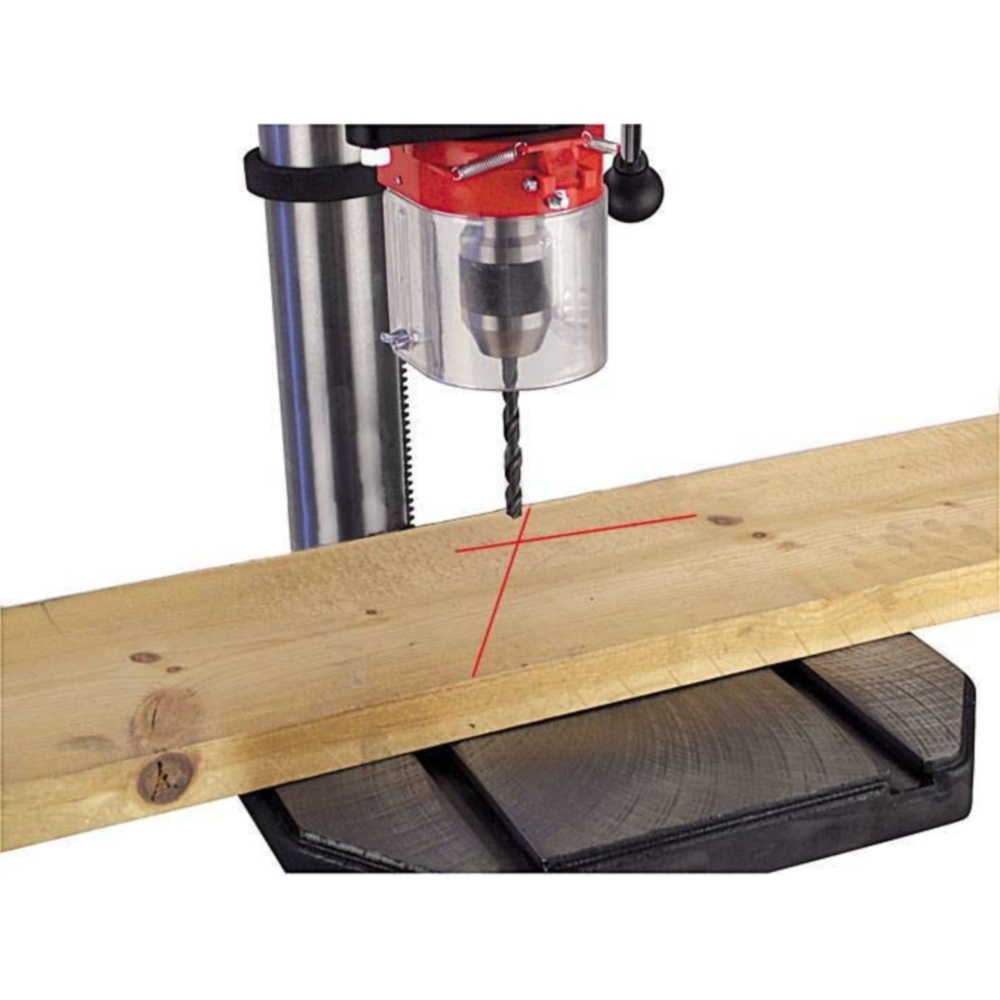

- Лазерный указатель оси сверления
- Регулировка наклона сверлильной части
- Регулировка вылета (продольный ход сверлильной части)
- Рабочий стол из чугунного литья
- Регулировка высоты установки рабочего стола при помощи вращающейся рукоятки
- Регулировка наклона рабочего стола
- Поворотный рабочий стол
- Быстрозажимной сверлильный патрон
Технические характеристики:
| Напряжение, В | 230 |
| Ход пиноли шпинделя, мм | 80 |
| Вылет шпинделя, мм | 155-410 |
| Число скоростей | 5 |
| Потребляемая (выходная) мощность основного двигателя, кВт | 0,6 (0,35) |
| Частота вращения шпинделя на холостом ходу, об/мин | 500-2500 |
| Размеры рабочего стола (ДхШ), мм | ø300 |
| Угол наклона рабочего стола | ±0-90° |
| Максимальный диаметр зажима для сверл, мм | 16 |
| Конус шпинделя/ посадка патрона | МК2/ В16 |
| Максимальное расстояние шпиндель-стол, мм | 650 |
| Расстояние шпиндель основание, мм | 1200 |
| Угол наклона сверлильной части | 0-90°/0-45° |
| Длина, мм | 830 |
| Ширина, мм | 320 |
| Высота, мм | 1660 |
| Масса, кг | 61 |
| Длина в упаковке, см | 139,2 |
| Ширина в упаковке, см | 49 |
| Высота в упаковке, см | 24,3 |
| Масса в упаковке, кг | 62,25 |
