Характеристики
Описание

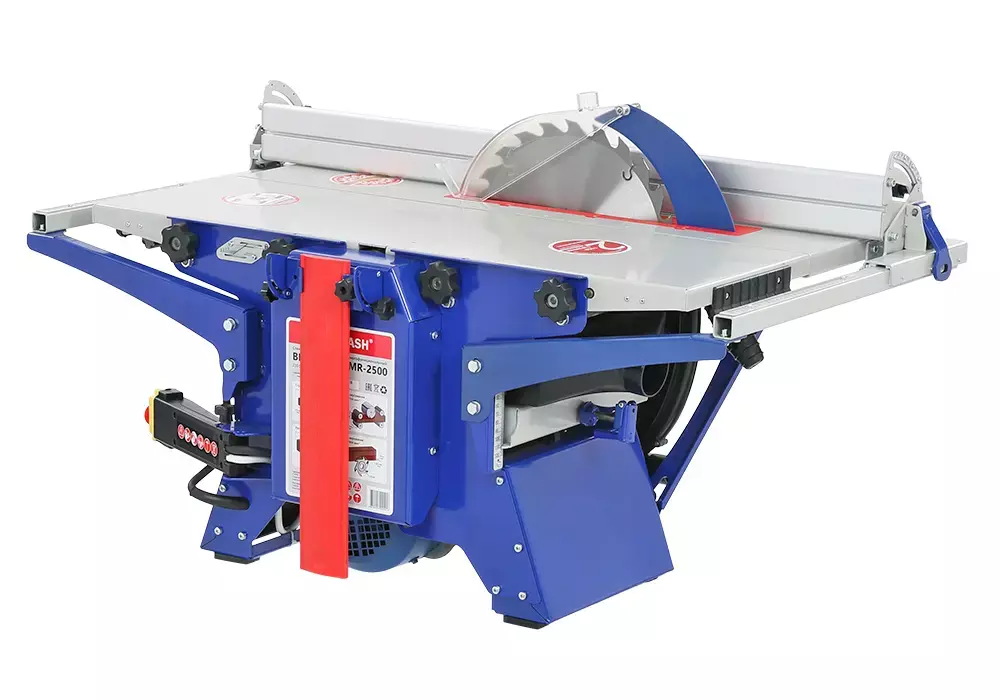

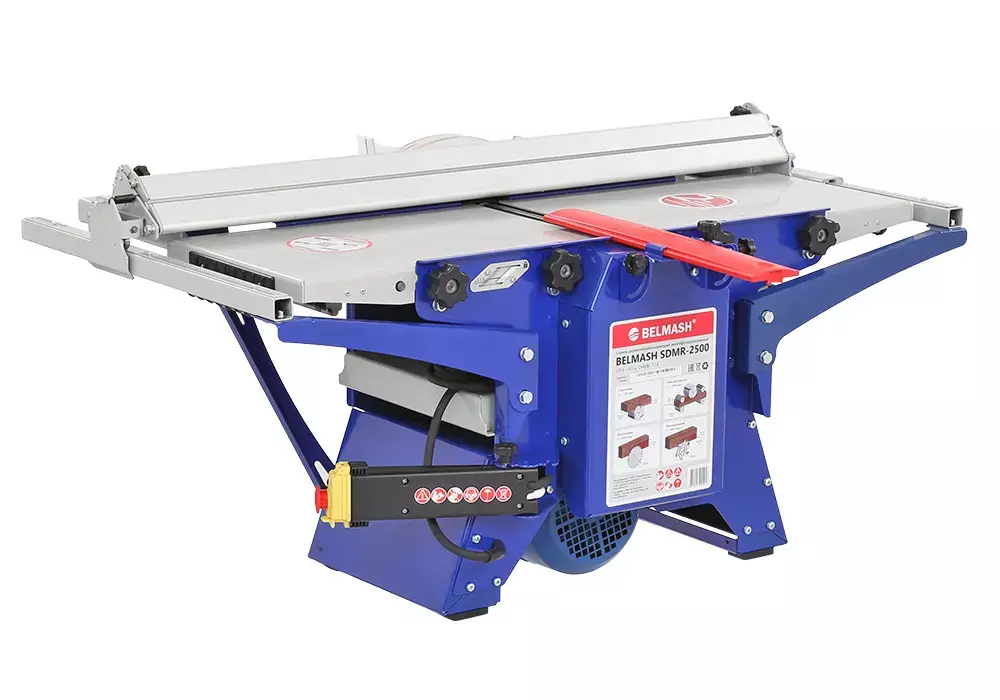

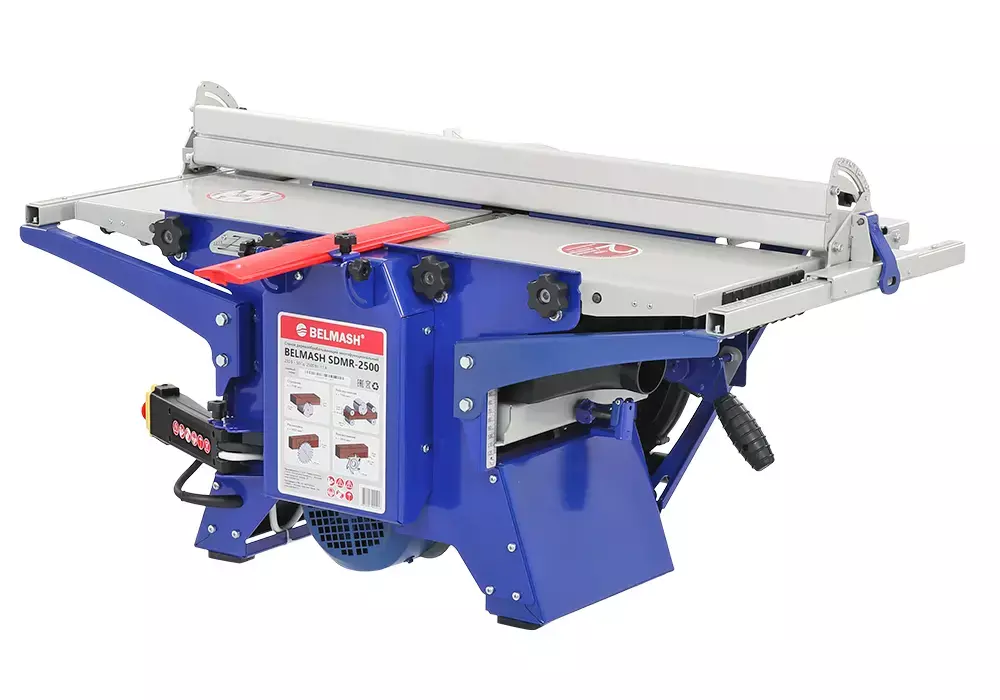

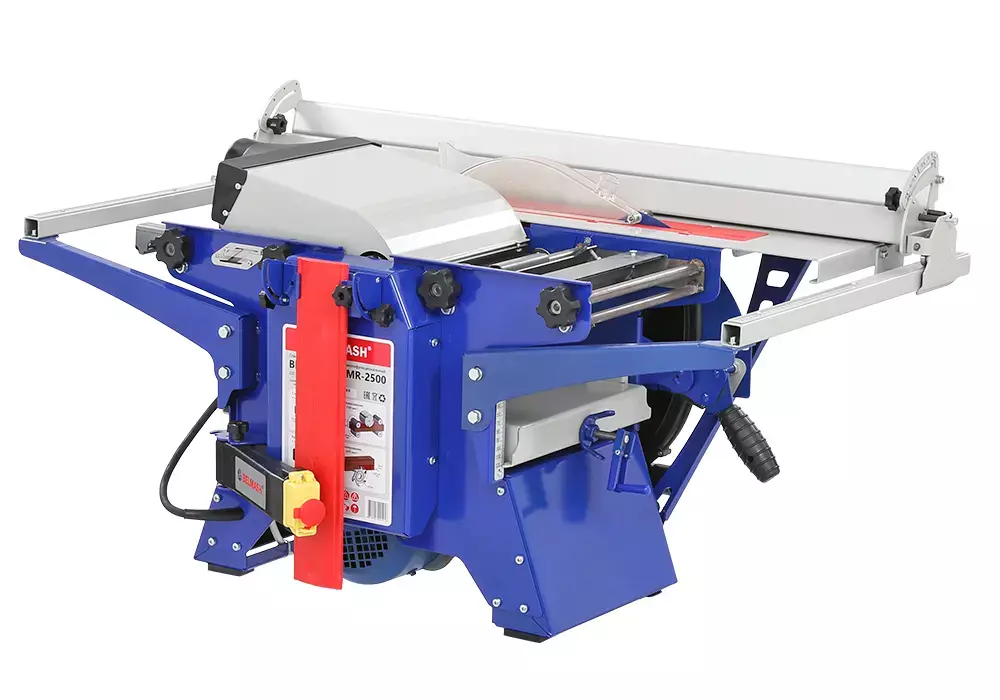

В станке BELMASH SDMR-2500 реализованы четыре ключевые функции, которые позволят выполнить базовые операции: распиловку, строгание/фугование, рейсмусование и фрезерование дисковыми фрезами.
Станок рассчитан на следующие операции:
- рейсмусование
- строгание (фугование) по плоскости или кромкам
- строгание (фугование) под углом (по ребрам)
- распиловку вдоль и поперек волокон
- распиловку вдоль волокон под углом с помощью параллельного упора
- распиловку поперек волокон под углом с помощью углового упора
- фрезерование дисковыми фрезами.

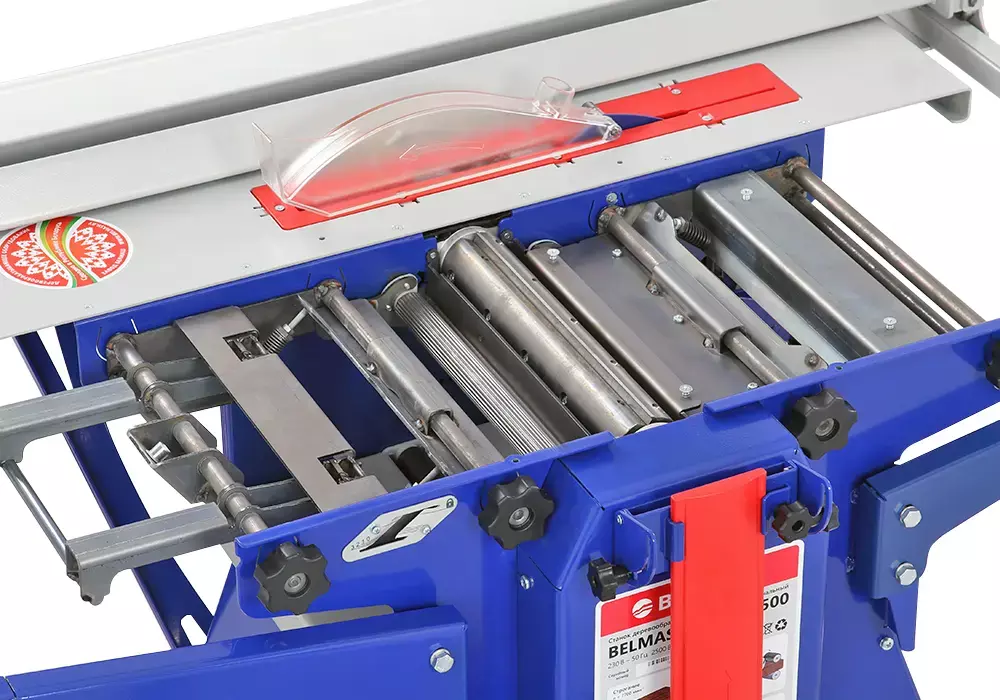

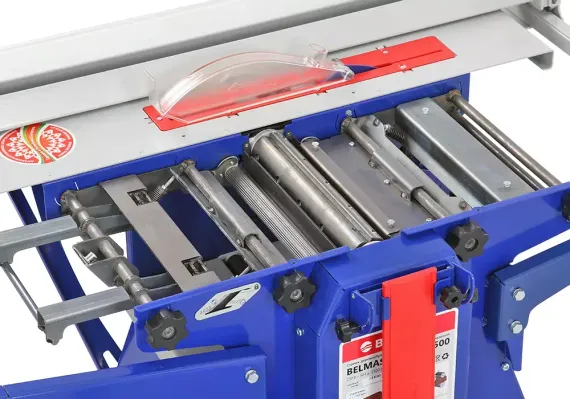

Рейсмусовый блок расположен в нижней части станка. С его помощью можно обрабатывать заготовки до 260 мм по ширине и до 120 мм по высоте. Подъем и опускание стола легко настраивается с помощью рукоятки. Движение осуществляется протяжными валами. Подача заготовки автоматическая, скорость – 6 м/мин. Максимальная глубина рейсмусования 3 мм. Размер рейсмусового стола (Ш×Д) 279×425 мм.
Главный узел при строгании и рейсмусовании – это ножевой вал – цельный, стальной, с тремя перезатачиваемыми ножами, длина которых 270 мм.

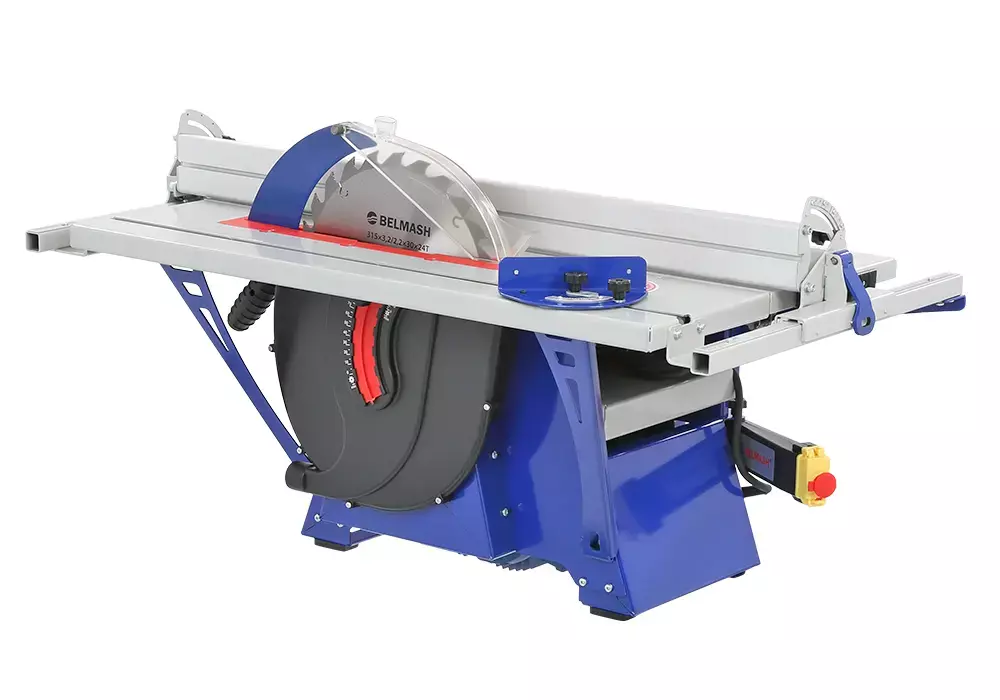

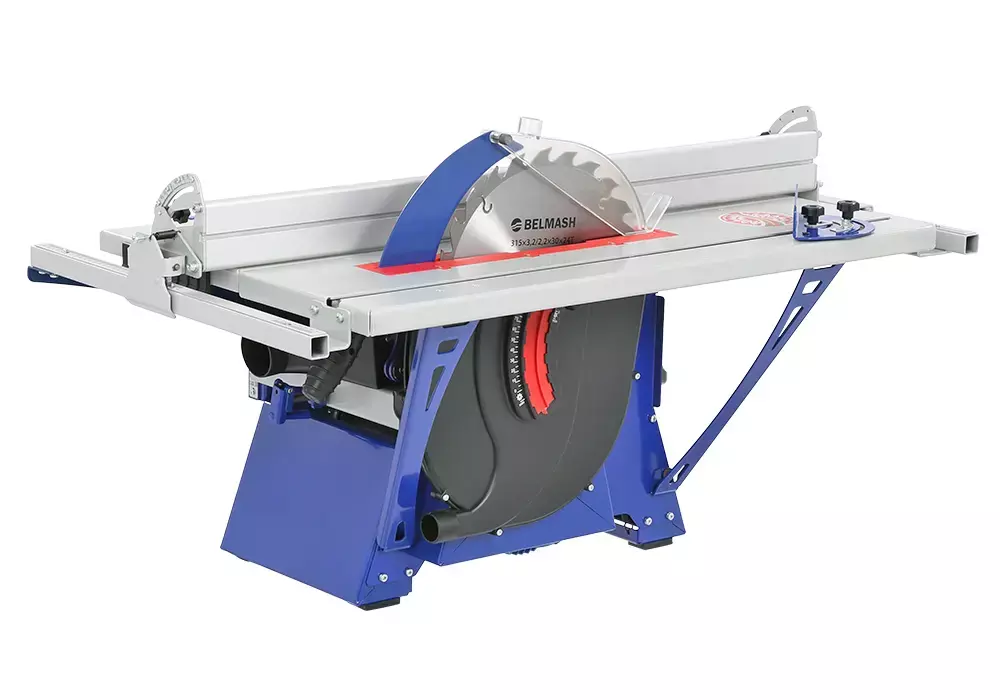

Пильный узел станка рассчитан на установку дисков диаметром 315 мм, что позволяет распускать заготовки до 117 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.
Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Используется он как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°. Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе. Заготовку можно ориентировать в диапазоне от -45 до +45 градусов.

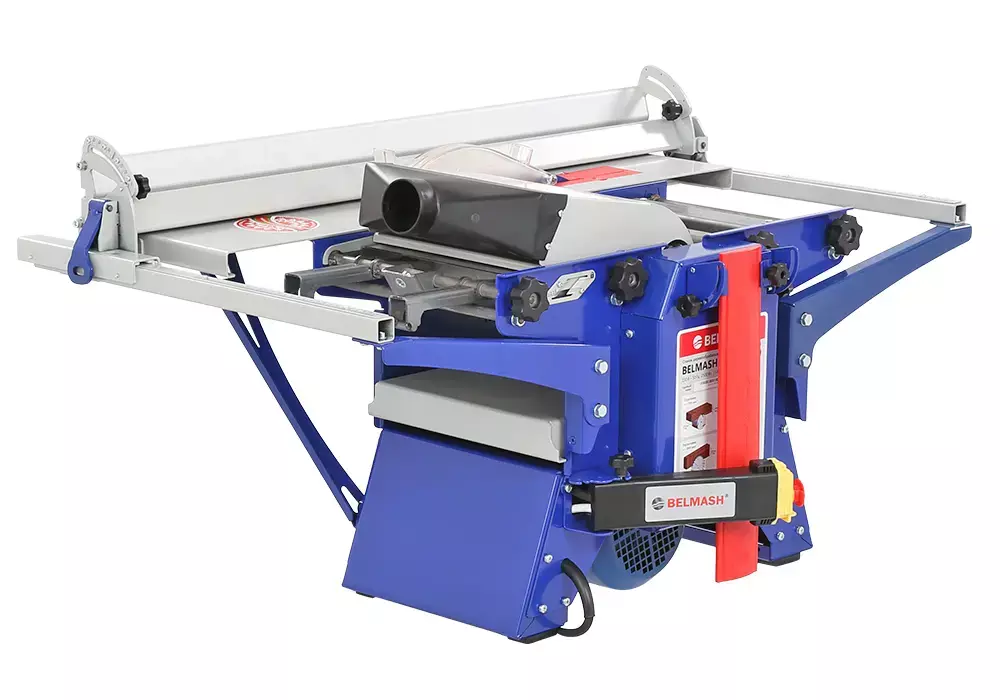

Для подключения вытяжных устройств станок имеет три патрубка:
-
патрубок диаметром 63 мм на кожухе для удаления стружки при строгании и рейсмусовании;
-
патрубок диаметром 38 мм на кожухе пильного диска;
-
патрубок диаметром 28 мм на ограждении пильного диска.
Характеристики*:
- Мощность: 2500 Вт
- Тип электродвигателя: Асинхронный
- Диаметр пильного диска: 315 мм
- Частота вращения пильного диска: 2850 об/мин
- Диапазон углов распиловки по торцу: -45...+45 °
- Максимальная ширина распиливаемого материала, при использовании параллельного упора: 280 мм
- Максимальная толщина распиливаемого материала: 117 мм
- Размер пильного стола (Д × Ш): 872 × 528 мм
- Частота вращения ножевого вала: 7700 об/мин
- Максимальная ширина строгания: 270 мм
- Размер строгальных столов (Д × Ш): 912 × 284 мм
- Диапазон углов строгания с помощью параллельного упора: 0-45 °
- Количество ножей на валу: 3 шт.
- Размер ножей (Д × Ш × В): 270 × 2 × 20 мм
- Угол заточки ножей: 40 °
- Частота вращения дисковой фрезы: 2850 об/мин
- Диаметр дисковой фрезы: 125 мм
- Максимальная толщина дисковой фрезы: 10 мм
- Посадочный диаметр дисковой фрезы: 30 мм
- Максимальная высота фрезерования дисковой фрезой: 22,5 мм
- Максимальная ширина рейсмусуемой заготовки: 260 мм
- Максимальная высота рейсмусуемой заготовки: 120 мм
- Максимальная глубина строгания: 3 мм
- Скорость автоподачи 1: 6 м/мин
- Тип ремня Поликлиновой (6PJ559 / 8PJ813)
- Диаметр патрубка пыле/стружкоудаления: 28/38/63 мм
- Размер рейсмусового стола (Д × Ш): 425 × 279 мм
- Габаритный размер (Д × Ш × В): 1030 × 680 × 570 мм
- Размер упаковки (Д × Ш × В): 1000 × 645 × 480 мм
- Масса нетто: 94 кг
Комплектация*:
- Станок деревообрабатывающий многофункциональный;
- Ограждение пильного диска с расклинивающим ножом;
- Линейка комбинированная (поставляется в разобранном состоянии);
- Ограждение ножевого вала;
- Кронштейн ограждения ножевого вала;
- Набор ключей;
- Винт-барашек;
- Вкладыш для фрезерования;
- Кожух стружковыброса;
- Диск пильный 315×3,2/2,2×30 мм 24Т*;
- Нож строгальный*;
- Комплект крепежных изделий;
- Ремень поликлиновой 6PJ559;
- Ремень поликлиновой 8PJ813;
- Руководство по эксплуатации.
* Изделия могут быть установлены на станок или на приспособление к нему
Гарантия:
- 1 год.
Габариты и вес в упаковке:
- Длина, см: 100
- Ширина, см: 65
- Высота, см: 48
- Вес, кг: 94
Руководство
* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Поставка "Под заказ" возможна при наличии товара у поставщика.
Указанная информация не является публичной офертой
