Картофелекопалка вибрационная к мотоблоку АГРО "ККМ-2"

Доступно под заказ*

Картофелекопалка ККМ-2 для мотоблока Агро/Беларус предназначена для механизированного выкапывания клубней картофеля из земли. Кроме этого механизм можно использовать для собирания лука, свеклы, чеснока. Модуль состоит из активного лемеха (ножа) и просевной решетки (грохота ). Возможно регулирование глубины выкапывания с помощью опорных колес, мягкость сепарации грунта регулируется с помощью оборотов двигателя мотоблока. Агрегатируется с мотоблоками типа «АГРО», «БЕЛАРУС» и мотоблоками аналогичной конструкции где привод навесных механизмов осуществляется от вала отбора мощности мотоблока. Картофелекопалка предназначен для работы на легких и средних почвах при влажности не более 27%, засоренных камнями до 8-9 т/га, при твердости почвы до 20 кг/см2.



Технические данные ККМ-2:

  • Ширина , мм 700
  • Длина, мм 700
  • Высота, мм 700
  • Масса машины с запчастями и инструментом, кг 40
  • Производительность за час чистой работы, га/ч 0,05...0,2
  • Рабочая скорость движения агрегата, км/ч 1,1 ...2,1
  • Глубина подкапывания, см 20
  • Радиус поворота агрегата по крайней наружной точке, м 3
  • Характеристика рабочих органов
  • Ширина захвата активного лемеха, мм 370
  • Шаг прутков грохота , мм 35
  • Размер шин опорных колес , мм 330x90
  • Колея колёс ,мм 600
  • Привод от двигателя мотоблока ВОМ



Устройство и принцип работы картофелекопалки  ККМ-2:

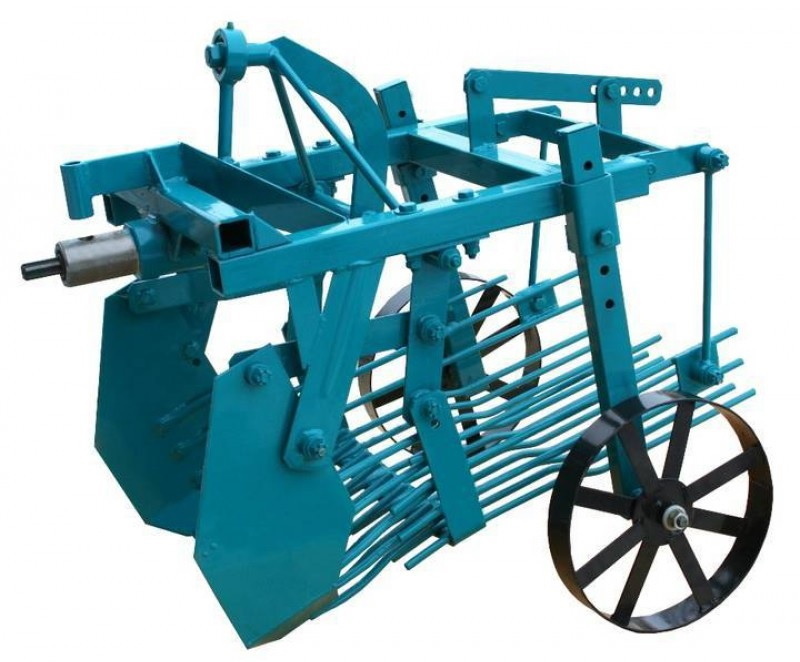

Картофелекопалка поставляется в собранном виде. Картофелекопалка состоит из несущей рамы,  лемеха,  грохота,  опорных колес и рамки регулировки.  Рама предназначена для крепления копателя на мотоблок. Она представляет собой пространственную сварную конструкцию из профильной трубы  и прокатных профилей.
Подрезанный лемехом пласт грядки поступает на грохот машины.  На грохоте пласт подвергается крошению и просеиванию между прутками за счет горизонтальных колебаний грохота  осуществляемого эксцентриком ведущего вала. Вращение эксцентрика осуществляется от вала отбора мощности мотоблока.
Не просеявшиеся комки (диаметр более 25мм) почвы, клубни картофеля и ботва выбрасываются на поверхность поля по следу машины. С помощью опорных колес картофелекопатель перемещается копируя рельеф поля, а также происходит регулировка глубины хода лемеха  во время работы.

Способы и средства регулировки

 При первом заезде агрегата необходимо отрегулировать глубину хода лемехов. Лемехи должны идти в почве несколько ниже гнезд клубней картофеля, чтобы не повреждать и не оставлять их в почве. Обычно устанавливается глубина подкапывания 12...15 см.

   При большой глубине хода лемехов увеличивается тяговое сопротивление, снижается производительность агрегата, увеличивается расход горючего. Во избежание самовыглубления и повышенного повреждения клубней при работе на легких почвах поступательная скорость агрегата должна быть увеличена.

Регулировка глубины хода лемехов осуществляется при помощи кронштейна сцепки и  опорных колёс. При укорачивании стоек опорных колес глубина хода лемеха увеличивается, а при удлинении – уменьшается.



Подготовка к работе

Привод копателя осуществляется посредством шлицевого соединения вала отбора мощности мотоблока (ВОМ) и шлицевого вала привода.

Приступая к сборке копателя, необходимо придерживаться следующих правил:

- ознакомится с конструкцией картофелекопалки по настоящему техническому описанию;

- распаковать и проверить комплектность прибывшей машины;

- затяжку болтов производить стандартными ключами;

- все трущиеся детали перед установкой смазать.

 Сборку производить в последовательности, указанной ниже:

 1)    Присоединить к узлу сцепки мотоблока картофелекопалке. При этом вал отбора мощности мотоблока надо ввести в зацепление со шлицевым   хвостовиком привода картофелекопалки.

2)    Установить шкворень в отверстие сцепки мотоблока и застопорить шплинтом.

3)    Проверить затяжку гаек и стопорных болтов. Особое внимание обратить на крепления корпусов подшипников и деталей на валах. Все что должно систематически проверятся в процессе обкатки и дальнейшей эксплуатации картофелекопалки.
